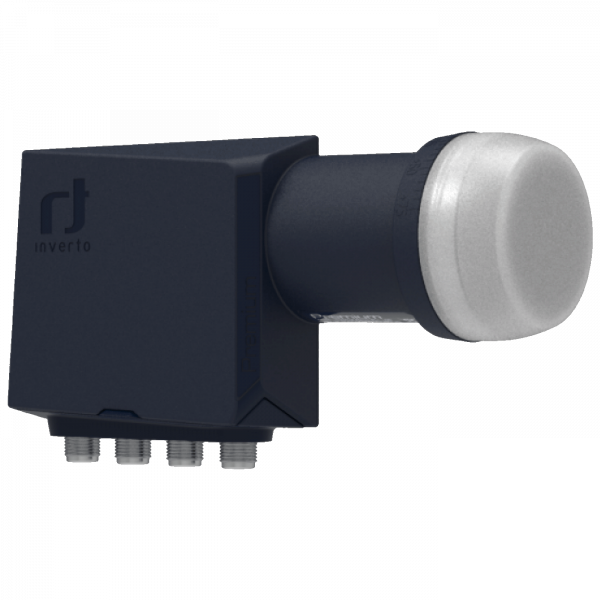

Inverto LNB Quad, šum 0,2dB, Premium, DVB-S2 ( HD - UHD) - IDLP-QDL413-PREMU-OPN
Inverto- Proizvod iz grupe: Satelitske Antene
- Proizvođač: Inverto
Specijalno dizajniran i odabran da odgovori na zahteve globalnog DTH tržišta za konkurentnim i 4G/LTE zaštićenim rešenjem, ovaj LNB pruža optimizovane mogućnosti prijema koristeći najnoviju tehnologiju čipova i talasovodnu konstrukciju za prijem satelitskog signala. Omogućava prijem satelitske televizije i radija sa jednog satelita i njihovu distribuciju ka četiri prijemnika sa jednim tjunerom (ili dva PVR uređaja sa dvostrukim tjunerima). LNB podržava HD i UHD prenose, pruža jedinstvene RF performanse, veoma nisku potrošnju energije i, što je najvažnije, konstruisan je da ublaži smetnje od 4G/LTE prenosa.Proizveden po najvišim industrijskim standardima kvaliteta i projektovan da zadovolji stroge specifikacije, ovaj LNB predstavlja idealno rešenje za zahtevne korisnike DTH operatera i za prijem satelitskog signala širom sveta.Glavne karakteristike:Niski fazni šum, usklađen sa DVB-S2 (HD i UHD) standardimaVeoma nizak šum (Noise Figure)Niska potrošnja energijeVisoka izolacija ukrštenih polarizacijaVisoka frekvencijska stabilnostTehničke specifikacije:Opseg ulaznih frekvencija niskog opsega: 10,7 GHz ~ 11,7 GHzOpseg izlaznih frekvencija niskog opsega: 950 MHz ~ 1950 MHzLO frekvencija niskog opsega: 9,75 GHzOpseg ulaznih frekvencija visokog opsega: 11,7 GHz ~ 12,75 GHzOpseg izlaznih frekvencija visokog opsega: 1100 MHz ~ 2150 MHzLO frekvencija visokog opsega: 10,6 GHzŠum (Noise Figure): 0,2 dB tipično (0,7 dB maksimalno)Drift LO frekvencije: ±2,0 MHz maksimalnoPočetna tačnost LO frekvencije: ±500 kHz maksimalnoFazni šum LO @ 1 kHz: -70 dBc/HzFazni šum LO @ 10 kHz:-80 dBc/HzFazni šum LO @ 100 kHz:-90 dBc/HzFazni šum LO @ 1 MHz: -100 dBc/HzKonverzioni dobitak: 57 dB ~ 67 dBRipl dobitka (u opsegu od 26 MHz): 1 dB maksimalno (vrh-vrh)Varijacija dobitka (u celom opsegu): 4 dB maksimalno (vrh-vrh)Odbijanje slike: 40 dB minimalno3. red intermodulacija - ICP3: +10 dBm minimalnoTačka kompresije od 1 dB (na izlazu): 0 dBm minimalnoIzolacija ukrštenih polarizacija: 22 dB minimalnoKontrolni signal Ca (V): 10,0 V ~ 14,0 VKontrolni signal Cb (H): 16,0 V ~ 20,0 VKontrolni signal Cc (prebacivanje opsega): 22 kHz ± 4 kHzVSWR izlaz: 2,0 : 1 maksimalnoNivo spuriusa u opsegu: -65 dBm maksimalnoPotrošnja struje: 200 mA maksimalno (10 VDC ~ 20 VDC)Radna temperatura: -30 °C ~ +60 °CIzlazna impedansa: 75 ? (F-type)Tip konektora: F-Tip (ženski)Težina: 177 gLogističke informacije:Dimenzije pakovanja (Š x D x V): 14,6 cm x 8,3 cm x 5,6 cmTežina pakovanja: 212 gKoličina po kutiji: 50 komadaDimenzije kutije (Š x D x V): 43,5 cm x 31,0 cm x 30,5 cm
