Model: Teletek SensoIRIS MIMIC modul

SensoIRIS MIMIC je adresabilni modul, specijalno dizajniran za povezivanje sa mimičkim/repetitorskim panelima koji predstavljaju geografski plan sistema za dojavu požara.

Modul je u moguc?nosti da kontroliše do 32 LED izlaza za indikaciju različitih događaja u protivpožarnom sistemu, a opremljen je i posebnim LED izlazima za ponavljanje požarnog alarma, kvara i onemoguc?avanja direktno sa centrale za dojavu požara.

Modul ima ugrađeni izolatorski modul koji omoguc?ava kontinuirani rad petlje u slučaju kvara modula (bez potrebe za korišc?enjem dodatnih modula izolatora). SensoIRIS MIMIC modul mora biti napajan sa eksterne jedinice za napajanje 12-24VDC.

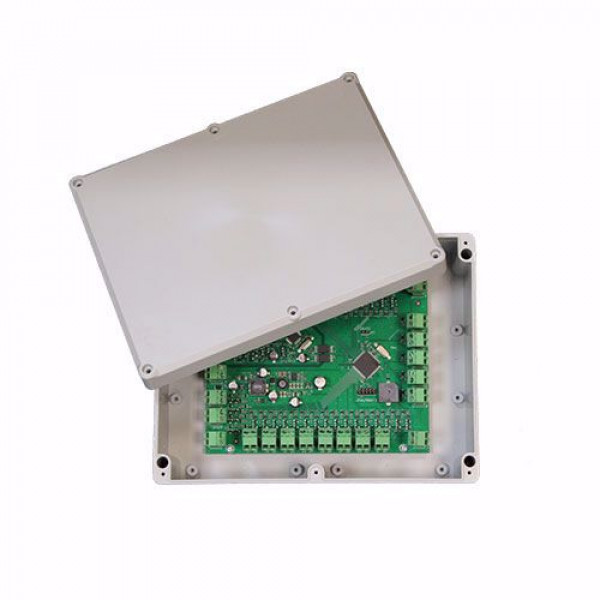

Modul se isporučuje montiran u plastičnu kutiju pogodnu za zidnu montažu IP43 (preporučuje se samo za unutrašnju instalaciju). PCB SensoIRIS MIMIC modula se takođe može montirati direktno u instalacionu kutiju mimičkog/repetitorskog panela.

Karakteristike:

• 32 Outputs for LED control;
• Two operation modes for LED outputs control:
  – common-anode or common-cathode
  – programmable via jumper on the PCB;
• Built-in compensating resistors;
• Built-in isolator module;
• Easy for operation pluggable connectors for quick wire installation on the site, included into the supplied equipment;
• Special inputs for LED operation Test, Silence alarm and Reset of the Fire panel, Silence of the module’s
  busser;
• Special LED Outputs for repeating the FIRE, Fault and Disablement indication of the fire panel;
• Separate LED Output for indication of the power supply status of the connected Mimic panel;
• Enclosure box for wall mounting, IP43

Loop Characteristics:

Outputs Characteristics:
